Hệ Thống Định Vị Wafer – Giải Pháp Chính Xác Cho Ngành Công Nghiệp Bán Dẫn

1. Giới Thiệu Hệ Thống Định Vị Wafer

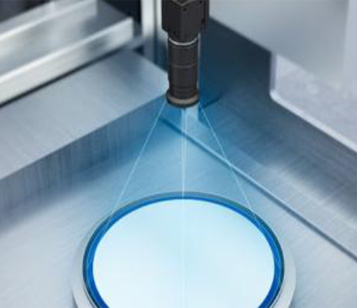

Hệ thống định vị wafer sử dụng công nghệ thị giác máy và cảm biến laser chính xác cao, giúp phát hiện vị trí, căn chỉnh và kiểm tra độ sai lệch của wafer trong quá trình sản xuất linh kiện bán dẫn. Giải pháp này đảm bảo độ chính xác tuyệt đối, nâng cao hiệu suất và tối ưu hóa quy trình sản xuất trong ngành bán dẫn, vi mạch và thiết bị điện tử.

2. Đặc Điểm Nổi Bật

✅ Công nghệ thị giác máy tiên tiến, định vị wafer nhanh chóng, chính xác.
✅ Kiểm tra độ phẳng, độ lệch, sai số căn chỉnh trong quá trình xử lý wafer.
✅ Hệ thống cảm biến laser đo lường không tiếp xúc, đảm bảo an toàn bề mặt wafer.
✅ Tích hợp AI phân tích hình ảnh, tự động điều chỉnh vị trí wafer trong sản xuất.
✅ Dễ dàng tích hợp vào dây chuyền sản xuất vi mạch và bán dẫn.

3. Ứng Dụng Của Hệ Thống

– Định vị, căn chỉnh wafer trong sản xuất linh kiện bán dẫn, vi mạch.
– Kiểm tra lỗi bề mặt wafer, độ phẳng, sai lệch vị trí.
– Tối ưu hóa quy trình lắp ráp chip và sản xuất linh kiện điện tử.
– Ứng dụng trong kiểm tra chất lượng và nghiên cứu phát triển (R&D).

4. Lợi Ích Khi Sử Dụng Hệ Thống Định Vị Wafer

– Đảm bảo độ chính xác cao, giảm sai số trong sản xuất.
– Tăng tốc độ kiểm tra, tối ưu hóa quy trình sản xuất wafer.
– Giảm lỗi căn chỉnh, hạn chế hư hỏng wafer trong quá trình xử lý.
– Dễ dàng tích hợp với hệ thống tự động hóa trong nhà máy.

– Liên Hệ Ngay Để Được Tư Vấn & Báo Giá!

– Hotline: 0909 818 292
– Website: www.teconce.vn

– Hệ thống định vị wafer – Độ chính xác tuyệt đối, tối ưu hóa sản xuất linh kiện bán dẫn!
